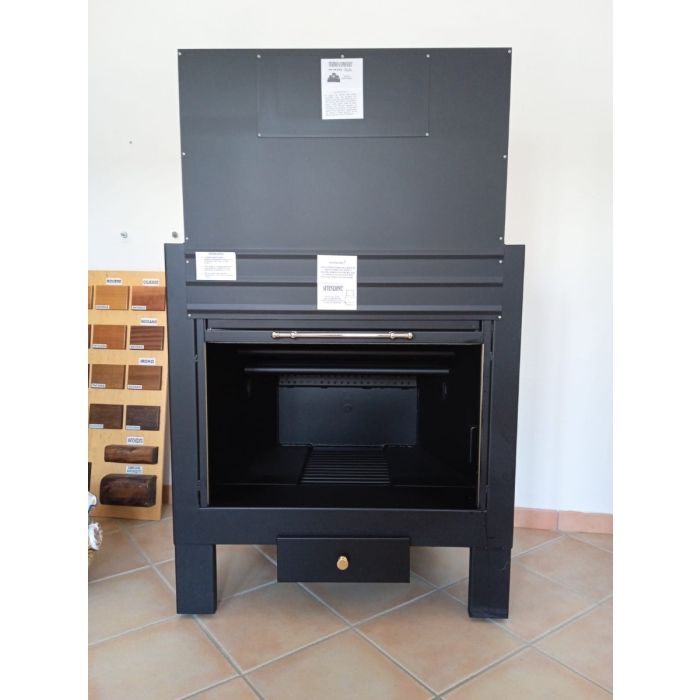

Termocamino a legna serie Valle mod. 160 con cappa ventilata
Cod.: IMVALLE160+CAPPA
Termocamino a legna serie Valle mod. 160 con cappa ventilata
Cod.: IMVALLE160+CAPPA
Descrizione
Caratteristiche
Download
- Materiali utilizzati per la costruzione della caldaia: lamiera in acciaio nera liscia mm.4, fascio tubiero acciaio manesmann.
- Rivestimento esterno, cappa e cassetto realizzato con lamiera nera liscia mm 2.
- Verniciatura ad alta temperatura.
- Porta scorrevole verticale “saliscendi” tramite corone e catene.
- Vetro ceramico resistente a 800°.
- Apertura ad anta frontale per la pulitura del vetro.
- Regolazione fumi in automatico, in posizione di chiusura della porta scorrevole, si chiude parzialmente la valvola fumi posta in alto sulla cappa, facendo da moderatore dei fumi e aumentando il rendimento calorico.
- Aria comburente tramite bocchetta Ø 100 posta nella parte inferiore del camino da collegare con l’esterno.
- Aria primaria, canalizzata nella struttura del termocamino affl uisce direttamente nella combustione.
- Aria secondaria, situata sopra la porta in ambo i lati, favorisce la post- combustione del carbonio incombusto, aumentando il rendimento e mantenendo il vetro chiaro. •
- Struttura interna coibentata, con lana di roccia ad alta densità, in modo da ridurre le dispersioni di calore.
- Alloggiamento sonda per centralina temperatura acqua.
- Pressione massima di esercizio atm 2
- Pressione collaudo atm 3,5
Termocamino integrato di cappa ventilata.
La cappa ventilata è ideata per aumentare il rendimento del camino mantenendo inalterato il consumo di combustibile bruciato.
Il criterio è semplice: la cappa anziché essere un semplice convogliatore di fumi, è costruita con una intercapedine sezionata e potenziata dall'applicazione di un grosso scambiatore interno inserito nel percorso naturale dei fumi, che per conduzione di calore, consente di riscaldare l'aria in circolazione nel condotto.
Il percorso dell'aria viene velocizzato e potenziato tramite il ventilatore in dotazione al kit, che preleva aria fredda dall'ambiente per poi rimandarla calda tramite la griglia di mandata.
Caratteristiche cappa ventilata:
- Permette di sfruttare il calore dei fumi in uscita dalla canna fumaria. Struttura realizzata in lamiera interna sp. 2 mm - esterno 1,5 mm, verniciata nero opaco.
- Applicazione interna di un tubolare come scambiatore di calore in modo da aumentare la superficie di scambio e la resa termica.
- Tutta la struttura è coibentata con fibra ceramica sp 13 mm ad alta densità, in modo da ridurre le dispersioni di calore.
- N 2 Bocchette di ripresa aria diam. 100 posizionate ambo i lati in modo da facilitare l'installazione in qualsiasi posizione. Una volta scelto l'ingresso di ripresa aria è possibile tappare il foro inutilizzato.
- N 2 Bocchette di mandata aria calda diam. 100 posizionate in alto. E' sufficiente collegare un'unica bocchetta all'atto dell'installazione . Una volta scelta la mandata di aria è possibile tappare il foro inutilizzato.
- In dotazione un ventilatore tangenziale, necessario a velocizzare l'uscita di aria calda. Si consiglia di posizionare la griglia di mandata accanto al camino per evitare ulteriori dispersioni. In ogni caso, e' preferibile non spostare la griglia di mandata ad oltre 2 metri di distanza dall'uscita aria.
In dotazione una centralina elettronica professionale per il controllo della velocità di mandata aria. La centralina già tarata di serie con progressivo variare della velocità di ventilazione (da 1a 3 velocità) al progressivo aumento della temperatura. Al di sotto dei 40°C la centralina disattiva in automatico la mandata di aria calda tramite ventilatore, che continuerà a fuoriuscire per convenzione naturale.
il Kit cappa ventilata include:
- Cappa ad intercapedine e scambiatore per il recupero di aria calda
- Ventilatore tangenziale
- Centralina di comando aria
- Griglia mandata aria
- Due tubi flessibili
Spese di Imballaggio | No |
---|---|
Combustibile | Legna |
Riscaldamento | Termoprodotti |
Potenza Globale | 32 |
Potenza Nominale | 24,4 |
M³ Riscaldabili | 510 |
Diametro Uscita fumi ø | 250 |
Colore | Antracite |
Marca | IMAR |
EAN | 8056254970592 |
Garanzia (mesi) | 24 |
Country of Manufacture | Italia |
Peso | 275 Kg |
